2M數字傳輸分析儀型號:XJH1200C庫號：M409965

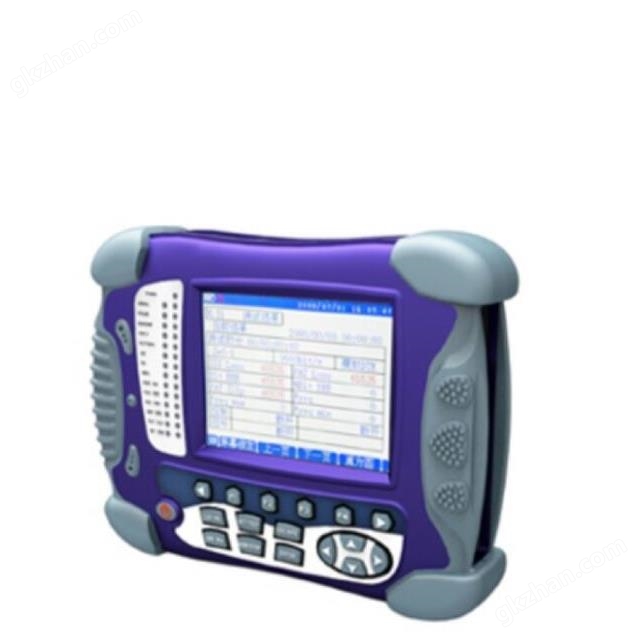

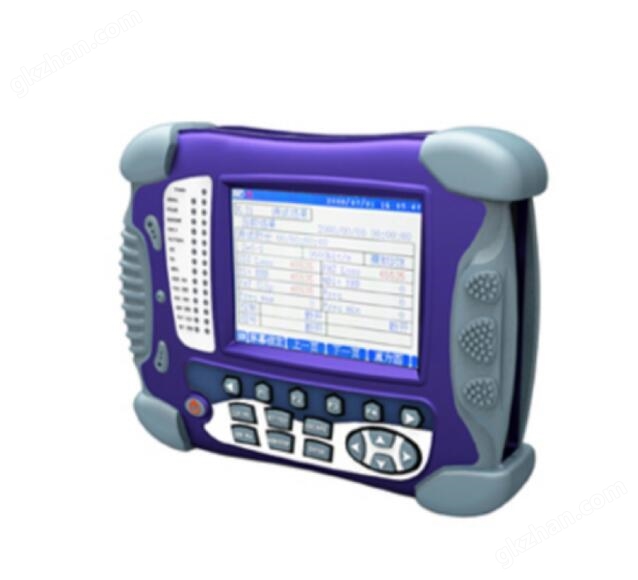

2M數字傳輸分析儀

型號：XJH1200C

2M數字傳輸分析儀XJH1200C主要用于測量通信線路數據通信的誤碼率和分析線路故障的原因?？煞奖愕耐瓿蓪?Mbit/s（E1）系統，N×64K信道傳輸參數測量及日常維護測試。還可對2Mbit/s接口通道、RS232/V.24/V.28、V.35、V.36、X.21、RS-449、RS-485、RS422、EIA-530、EIA-530A、同向64Kbit/s接口數字通道進行測試。產品操作方便，主要應用于設備開發、網絡施工、驗收和維護中。

一、產品特點

●全中文菜單，彩色寬視角TFT液晶顯示

●可進行多任務工作（可以邊測試邊翻閱以前的記錄）

●≤9個測試設置存儲，435個測試結果存儲，并可進行掉電記憶

●可與PC機通信，實現在微機上存儲，打印測試數據，也可直接連接到微型打印機

●可定時開啟、關閉進行測試

●具有告警、誤碼直方圖分析

●軟件上網*新

●中英文顯示界面

二、主要功能

1）2M接口測試：

●中斷業務和在線誤碼測試

●成幀和非成幀信號發生和接收

●2Mbit/s非成幀誤碼性能測試

●2Mbit/s成幀n×64kbit/s通道誤碼性能測試

●雙路2Mbit/s同時檢測

●比特誤碼、編碼誤碼、幀誤碼、CRC誤碼、E比特誤碼性能測試

●信號丟失、AIS告警、幀遠端告警、復幀遠端告警、幀失步、圖案失步告警測試

●頻偏、頻率，電平測試

●圖案滑動測試

●時鐘滑動測試

●直通方式

●語音，具備聽/說(Listen/Talk)功能

●音頻測試、環路延*時測試

●自動保護倒換時間測試（APS）

●發送時鐘拉偏功能

●脈沖模板測試

●抖動測試（選件）

●告警、誤碼直方圖分析

●G.821、G.826、M.2100誤碼性能分析

●三種輸入方式（終接、橋接、監測）

●兩種時鐘選擇（內部、提取）

2）數據接口測試

●支持RS-232/V.24/V.35/V.36/X.21/RS-449/RS-485/EIA-530/EIA-530A等多種協議數據接口

●可同步和異步誤碼測試

●可模擬DTE和DCE

●比特誤碼

●圖案滑動測試

●信號丟失告警測試

●線路信號頻率測試

●G.821、M.2100中斷業務誤碼測試

3）同向64Kbit/s接口測試（選件）

●中斷業務誤碼測試

●比特誤碼

●圖案滑動測試

●信號丟失、AIS告警

●線路信號頻率測試

●G.821、M.2100誤碼性能分析

4）以太網接口測試（選件）

●IpPing測試

●網絡時延測試

三、主要技術指標

10.1信號輸入速率：2048kbit/s50ppm

10.2信號編碼：HDB3、AMI

10.3輸入抖動容限：符合輸入抖動容限的要求

10.4輸入均衡特性：衰*減符合頻率的平方根規律，在1024kHz處衰*減在0～6dB范圍內。

10.5輸入阻抗：

10.5.1非平衡終接：75

平衡終接：12050Hz～3100kHz反射損耗＞18dB

10.5.2非平衡橋接：＞750

平衡橋接：＞1200

10.5.3非平衡監測：7520dB增*益

平衡監測：12020dB增*益

50Hz～3100kHz反射損耗＞18dB

10.6信號結構：（1）非幀結構

（2）幀結構：PCM30、PCM31、PCM30CRC、PCM31CRC

幀結構符合G.704要求

10.7測試圖案：26-1、29-1、211-1、215-1、220-1、223-1、人工碼

10.8輸出接口阻抗：

（1）非平衡75符合G.703

（2）平衡120符合G.703

10.9外時鐘輸入：

（1）信號形式：HDB3、NRZ

（2）平衡終接阻抗：120

非平衡終接阻抗：75

平衡橋接阻抗：大于1200

非平衡橋接阻抗：大于750

10.10供電：

本儀表傳用電源適配器

INPUT:AC220V50Hz

OUTPUT:DC9V1A

儀表內部充電電池

4000mAh7.2V可充電鋰電池

工作時間：5小時

充電：關機時充電3小時；開機時充電12小時

10.11工作環境：

(1)工作溫度0～+45℃；

(2)相對濕度90%(+30℃)；

(3)儲存和運輸溫度-20～+60℃。

10.12尺寸和重量：

長×寬×高：180×150×42mm

重量：980g

四、儀表配置

1.標準配置表

項目數量

主機1臺

75歐姆測試電纜2根

75歐姆三通自環頭1個

RS232串行電纜1根

DATA轉換線1根

V.35測試線1根

V.24測試線1根

X.21測試線1根

V.11測試線1根

AC電源適配器1個

仿*真軟件CD1G個

用戶手冊1本

產品合格證1張

產品保修卡1張

儀表便攜軟包1個

2.選件配置表

選件代號選件項目

選件1抖動測試

選件3同向64K接口測試

選件4以太網接口測試
