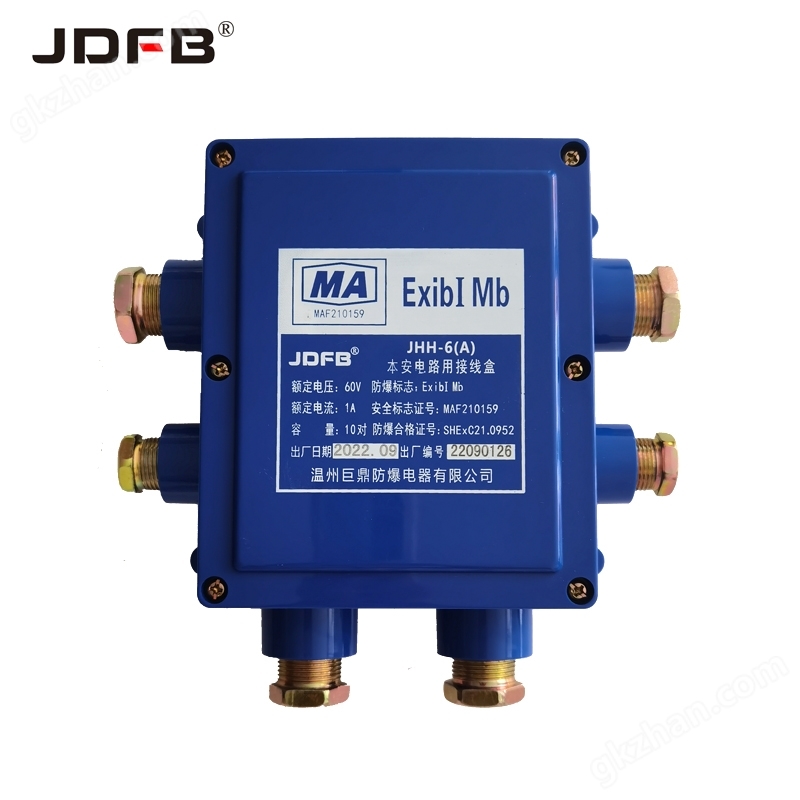

JHH-6（B）礦用本安接線盒

JHH-6（A）JHH-6（B）JHH-6（C）

名稱：　礦用本安電路用電纜接線盒

技術參數：　工作電壓≤60V、工作電流≤1A、接觸電阻≤0.01Ω

適用范圍：　適用煤礦井下瓦斯和煤塵爆炸的環境，作為電氣設備之間，連接本質安全型電路的電纜接線、分線之用.

接線用途：　該產品只能適用于本安電路連接

訂貨須知：　訂貨時需說明訂貨數量、規格及配接電纜型號



主要技術指標:

1、防爆型式：礦用本質安全型；防爆標志：ExibI

2、正常工作環境條件：環境溫度：（0～40）℃

相對濕度：≤98%(25℃)

大氣壓力：（80～116）kPa

煤礦井下爆炸性混合物的環境

3、接點容量：30V/1A

4、接觸電阻：≤0.01Ω

5、允許電纜直徑：Φ12mm；Φ13.5mm

6、接線芯數：4線

7、通 路 數：3個

8、外形尺寸：200×140×44（mm）

9、質 量：1.08kg/個



使用環境

a、環境溫度-10℃-+40℃；

b、相對溫度：≤95%（+25℃時）；

c、大氣壓力：86-106KPa；

d、環境中有爆炸性氣體及煤塵等易爆物質；

e、環境中應無腐蝕性氣體

其它規格型號：

JHH-6（A）本安電路用接線盒

JHH-6（B）本安電路用接線盒

JHH-6（C）本安電路用接線盒

JHH-7（A）本安電路用接線盒

JHH-7（B）本安電路用接線盒

JHH-8（A）本安電路用接線盒

JHH-8（B）本安電路用接線盒

JHH-8（C）本安電路用接線盒

JHH-10（A）本安電路用接線盒

JHH-10（B）本安電路用接線盒

JHH-10（F）本安電路用接線盒
