隔膜泵 ......

隔膜泵產品信息

隔膜泵

QBY氣動隔膜泵

概述

QBY氣動隔膜泵既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點，是一種新型輸送機械，是目前國內穎的一種泵類。采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。其性能參數與聯邦德國的 WLLDENPVMPS、美國MARIOWPUMPS相近.本廠目前已形成系列化生　產，共有八種規格直徑：￠10mm(3/8")、￠15mm(1/2")、￠25mm(1")、￠40mm(11/2")、￠50mm(2")、￠65mm(21/2")、￠80mm(3")、￠100mm(4")。三種材質、鋁合金、鑄鐵、不銹鋼。隔膜泵根據不同液體介質分別采用丁晴橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯。以滿足不同用戶的需要。該泵自1986年投產以來，已被國內一千多家石油、化工、電子、陶紡織系統單位采用，安置在種特殊場合，用來抽送各種常規泵不能抽吸的介質，均取的了滿意的效果。

主要特點

1、不需灌引水，吸程高達7m，揚程達50m，出口壓力≥6kgf/cm2;

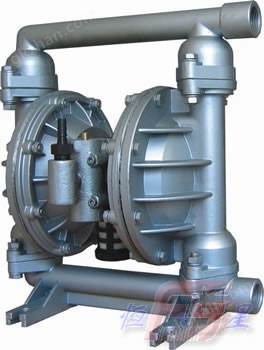

鋁合金、不銹鋼材質隔膜泵

2、流動寬敞，通過性能好，允許通過顆粒直徑達10mm。抽送泥漿、雜質時，對泵磨損甚微
3、揚程、流量可通過氣閥開度實現無級調節（氣壓調節在1-7kgf/cm2之間）;
4、該泵無旋轉部件，沒有軸封，隔膜將抽送的介質與泵的運動部件、工作介質隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易發揮或腐蝕性介質時，不會造成環境污染和危害人身安全;
5、不電，在易燃、易爆場所使用安全可靠;
6、可以浸沒在介質中工作;
7、作用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間無介質運行或突然停機，泵也不會因此而損壞，不旦超負荷，泵會自動地停機，具有自我保護性能，當負荷恢復正常后，又有自動啟動運行;
8、結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降;
9、可輸送較粘的液體（粘度在1萬厘泊以下）;
10、本泵無須用油潤滑，即使空轉，對泵也無任何影響，這是該泵一大特點。

增強聚丙烯材質隔膜泵

主要用途

1、泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。
2、泵吸油漆、樹膠、顏料。
3、粘合劑和膠水、全部種類可用泵吸取。
4、各種瓦、瓷、磚器及陶器釉漿。
5、油井鉆好后，用泵吸沉積物及灌漿。
6、泵吸各種乳劑和填料。
7、泵吸各種污水。
8、用泵為油輪，駁船清倉吸取倉內污水。
9、啤酒花及發酵粉稀漿、糖漿、糖密。
10、泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11、各種橡膠漿。
12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13、各種劇毒、易燃、易揮發液體。
14、各種強酸、強堿、強腐蝕液體。
15、各種高溫液體可耐150℃。
16、作為各種固液體分離設備的前級送壓裝置。

鑄鐵老型式隔膜泵

工作原理
在泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜6，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭1 進入配氣閥 3后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥4，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。

性能參數表

型號	流量 (m³/h)	揚程 (m)	出口壓力 bar	吸程 (m)	允許顆粒直粒 (mm)	供氣壓力 bar	空氣消耗量 m3/min	材料
型號	流量 (m³/h)	揚程 (m)	出口壓力 bar	吸程 (m)	允許顆粒直粒 (mm)	供氣壓力 bar	空氣消耗量 m3/min	鋁 ZL104	不銹鋼 304	鑄鐵 HT200	增強 聚丙烯
QBY-10	0～0.8	0～50	6	5	1	7	0.3	★	★	★	★
QBY-15	0～1	0～50	6	5	1	7	0.3	★	★	★	★
QBY-20	0～2.4	0～50	6	7	2.5	7	0.6	★	★	★	★
QBY-25	0～2.4	0～50	6	7	2.5	7	0.6	★	★	★	★
QBY-32	0～8	0～50	6	7	4.5	7	0.6	★	★	★	★
QBY-40	0～8	0～50	6	7	4.5	7	0.6	★	★	★	★
QBY-50	0～12	0～50	6	7	8	7	0.9	★	★	★	/
QBY-65	0～16	0～50	6	7	8	7	0.9	★	★	★	/
QBY-80	0～24	0～50	6	7	10	7	1.5	★	★	★	/
QBY-100	0～30	0～50	6	7	10	7	1.5	★	★	★	/

注:★-有 /-無

安裝尺寸表

型號	A	B	C	D	E	H1	H2	H3	H	進氣口外徑	螺紋式	法蘭式
型號	A	B	C	D	E	H1	H2	H3	H	進氣口外徑	NPT/RC	D1	D2	D3	D	n	d	重量 (kg)
QBY-10	135	48	218	144	12	34	176	10	226	8	1/2	-	-	-	-	-	-	7
QBY-15	135	48	218	144	12	34	176	10	226	8	1/2	-	-	-	-	-	-	7
QBY-25	236	145	381	248	12	46	344	18	412	10	1	-	-	-	-	-	-	20
QBY-40	236	145	381	248	12	50	348	18	428	10	11/2	-	-	-	-	-	-	24
QBY-50	320	220	518	347	14	50	521	27	609	14	2	84	50	125	165	4	18	50
QBY-65	320	220	518	347	14	50	521	27	609	14	21/2	104	65	145	185	4	18	56
QBY-80	360	240	634	455	18	96	696	50	842	16	3	118	80	160	200	8	18	70
QBY-100	360	240	634	455	18	130	721	60	960	16	-	140	100	180	200	8	18	78

注:重量以鋁合金為標準，鑄鐵不銹鋼約是鋁合金的1.7倍。

安裝方式

DBY型電動隔膜泵

DBY型電動隔膜泵具有下列特點：
一、不需灌引水，自吸能力達7米以上。
二、通過性能好，直徑在10毫米以下的顆粒、泥漿等均可以毫不費力地通過。
三、由于隔膜將被輸送介質和傳動機械件分開，所以介質不會向外泄漏；且泵本身無軸封，使用壽命大大延長；根據不同介質，隔膜可分為氯丁橡膠、氟橡膠、丁晴橡膠、聚四氟已烯、特氟龍（F46）等，可以滿足不同客戶的要求。
四、泵體介質過流部分，可根據用戶要求不同，分為鑄鐵、不銹鋼、襯膠、鋁合金，電機可分普通電機、防爆電機、減速電機和電磁調速電機。
