Dynisco SPX2系列是一種高性能、高可靠性的壓力變送器，專為在危險環境中運行而設計。其智能特性、多種認證和廣泛的適用性使其成為工業自動化和過程控制領域的理想選擇。

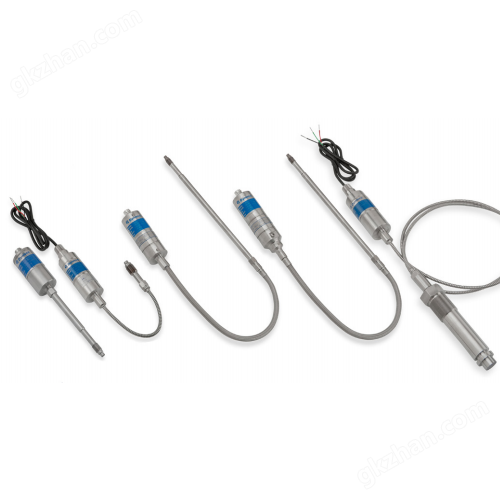

Dynisco 壓力傳感器 SPX2系列  希而科

Dynisco 壓力傳感器 SPX2系列  希而科

主要特點

智能壓力變送器

SPX2系列是一種智能壓力變送器，可直接與分布式控制系統（DCS）、可編程邏輯控制器（PLC）以及計算機等設備連接。

支持通過HART協議進行遠程配置，方便用戶進行參數調整和監控。

危險場所適用性

ATEX和IECEx本質安全認證

FM和CSA防爆認證

SIL 2認證（壓力輸出）

PL'c'認證（繼電器輸出）

適用于危險場所，符合多種國際認證，包括：

高精度測量

精度范圍從±0.25%到±1.0%，具體取決于型號和壓力范圍。

提供可選的熱電偶或RTD配置，用于測量熔體溫度。

寬壓力范圍

提供多種壓力范圍選擇，從25 psi到30,000 psi（0.175 MPa到200 MPa），以滿足不同應用需求。

具有6:1的量程比（SPX2290型號為3:1），支持靈活的測量范圍調整。

環境適應性

工作溫度范圍為-29°C至85°C（電子部件），部分型號的膜片溫度可高達400°C（600°F）。

在溫度變化下，具有較小的零點和量程漂移。

抗過壓能力

過壓保護范圍為2倍滿量程輸出（FSO）或35,000 psi（以較小者為準），SPX2290、2291和2292型號為1.5倍FSO。

安裝和維護

提供多種安裝選項，包括法蘭、螺紋連接等。

所有型號均支持直接安裝，且維護需求較低。

技術規格

輸出信號

4-20mA環路供電輸出，可選HART協議。

輸入電壓

標準輸入電壓為16-36 Vdc，ATEX本質安全型號為16-30 Vdc。

精度

SPX2241：±1.0%

SPX2242：±0.25%（壓力范圍≥1,500 psi），±0.50%（壓力范圍<1,500 psi）

SPX2243：±0.25%（壓力范圍≥1,500 psi），±0.50%（壓力范圍<1,500 psi）

SPX2244：±0.25%（壓力范圍≥500 psi），±1.0%（壓力范圍<500 psi）

SPX2290/2291/2292：±0.50%

精度定義為滿量程輸出（FSO）的百分比誤差，具體如下：

重復性

±0.1%

量程比

6:1（SPX2290型號為3:1）

過壓保護

2倍FSO或35,000 psi（以較小者為準），SPX2290、2291和2292型號為1.5倍FSO。

零點平衡調整范圍

-40%至+10%；對于FSO<500 psi的型號，調整范圍為-80%至+20%。

負載電阻

500Ω@24Vdc，1000Ω@36Vdc。

工作溫度

電子部件工作溫度范圍為-29°C至85°C（-20°F至185°F）。

膜片溫度最高可達400°C（750°F），但部分型號（如2241、2244、2290、2291、2292）限制為315°C（600°F）。

溫度補償范圍

電子部件的溫度補償范圍為0°C至65°C（-18°F至150°F）。

零點和量程漂移

零點漂移：0.01% F.S./°F（0.02% F.S./°C）。

量程漂移：0.01% F.S./°F（0.02% F.S./°C）。

機械特性

提供多種安裝扭矩選項，以適應不同的安裝需求。

濕部件材質為DyMax涂層15-5 PH不銹鋼（SST）。

認證與合規

國際認證

ATEX和IECEx本質安全認證

FM和CSA防爆認證

SIL 2認證（壓力輸出）

PL'c'認證（繼電器輸出）

CE認證

其他合規性

符合CE要求，適用于工業環境。

品牌：Dynisco

系列：SPX2

品名：壓力傳感器

1. Approval（認證）

· E = Explosion Proof（隔爆型）

· 表示該型號通過了隔爆認證，適用于存在爆炸性氣體或粉塵的危險環境。

· S = ATEX/Intrinsically Safe（本質安全型）

· 表示該型號符合 ATEX 認證，并具備本質安全特性，適用于易燃易爆環境。

· N = No Approvals（無認證）

· 表示該型號沒有特殊的安全認證。

2. Diaphragm Material（膜片材料）

· A = DyMax Coated 15-5 PH SST

· 標準配置，采用 DyMax 涂層的 15-5 PH 不銹鋼膜片，具有優異的耐腐蝕性和機械強度。

· M = Hastelloy

· 可選配置，Hastelloy 合金膜片，適合腐蝕性環境。

· P = Inconel

· 可選配置，Inconel 合金膜片，適用于高溫和高壓工況。

3. Process Connection（過程連接）

· 00 = 1/2-20 UNF

· 標準螺紋連接，適用于大多數工業應用。

· 05 = M18 x 1.5 Thread

· 公制螺紋連接，適用于需要標準化接口的應用場景。

4. Pressure Units（壓力單位）

· B = BAR

· C = kPa

· K = Kgf/cm2

· M = MPa

· P = PSI

· 提供多種壓力單位選擇，便于不同應用場景的需求適配。

5. Pressure Range（壓力范圍）

· 13 = 250 psi / 17.5 Bar / 17.5 kgf/cm2 / 1.75 MPa

· 14 = 500 psi / 35 Bar / 35 kgf/cm2 / 3.5 MPa

· 15 = 750 psi / 50 Bar / 50 kgf/cm2 / 5.0 MPa

· 16 = 1,000 psi / 70 Bar / 70 kgf/cm2 / 7.0 MPa

· 17 = 1,500 psi / 100 Bar / 100 kgf/cm2 / 10.0 MPa

· 20 = 3,000 psi / 200 Bar / 200 kgf/cm2 / 20.0 MPa

· 21 = 5,000 psi / 350 Bar / 350 kgf/cm2 / 35.0 MPa

· 22 = 7,500 psi / 500 Bar / 500 kgf/cm2 / 50.0 MPa

· 23 = 10,000 psi / 700 Bar / 700 kgf/cm2 / 70.0 MPa

· 24 = 15,000 psi / 1,000 Bar / 1,000 kgf/cm2 / 100.0 MPa

· 25 = 20,000 psi / 1,400 Bar / 1,400 kgf/cm2 / 140.0 MPa

· 27 = 30,000 psi / 2,000 Bar / 2,000 kgf/cm2 / 200.0 MPa

· 提供廣泛的量程選擇，滿足從低壓到超高壓力測量需求。

6. Snout Length（探頭長度）

· AW = 3” (7.6 cm)

· CE = 6” (15 cm)

· DP = 9” (23 cm)

· FE = 12.5” (32 cm)

· GH = 15” (38 cm)

· 探頭長度根據安裝環境和工藝要求進行選擇，確保準確的壓力測量。

7. Flex Length（柔性電纜長度）

· AA = No Flex（無柔性電纜）

· DD = 18” (46 cm) Flex

· FF = 30” (76 cm) Flex

· 柔性電纜長度可根據現場布線需求靈活調整，提高安裝便利性。

8. Communications（通信協議）

· A = No Protocol（無協議）

· B = HART™ Protocol

· 支持 HART 協議，實現數字通信，便于遠程配置、診斷和數據采集。

9. Electrical Connections（電氣連接）

· AC = PT1H-10-6P Connector

· 標準 6 針連接器，適用于大多數工業設備。

· CA = 1/2-14 NPT Conduit with 42” Leads

· NPT 導管連接，帶有 42 英寸引線，適合需要密封接線的場合。

· AF = PCIH-12-8P Connector Threaded Style

· 8 針螺紋連接器，提供更高的防護等級和穩定性。

10. Temperature Sensor（溫度傳感器）

· ZZ = No Thermocouple/RTD（無溫度傳感器）

· AA = Single J TC with 3” Flex

· 可選配單個 J 型熱電偶，帶 3 英寸柔性電纜，用于測量熔體溫度。

11. Option Code（選項代碼）

· Option Code 是一個可自定義字段，用于指定特定的配置或功能。例如：

· 特殊校準要求

· 材料定制

· 特殊涂層

· 安裝附件等
