為排放監控而安裝的氣體分析儀中，除了固定安裝的氣體分析系統外，也可使用便攜流程。在此，個別的測量任務確定必要的采樣和分析設備的規模。由于不能輕易觸及所有的檢查點，經營者對小包裝尺寸的輕型設備倍感興趣。盡管這些前提，采集氣體樣品必須滿足很高的要求，從而保證可靠的測量結果。

取決于應用，這也需要當場制備樣氣。

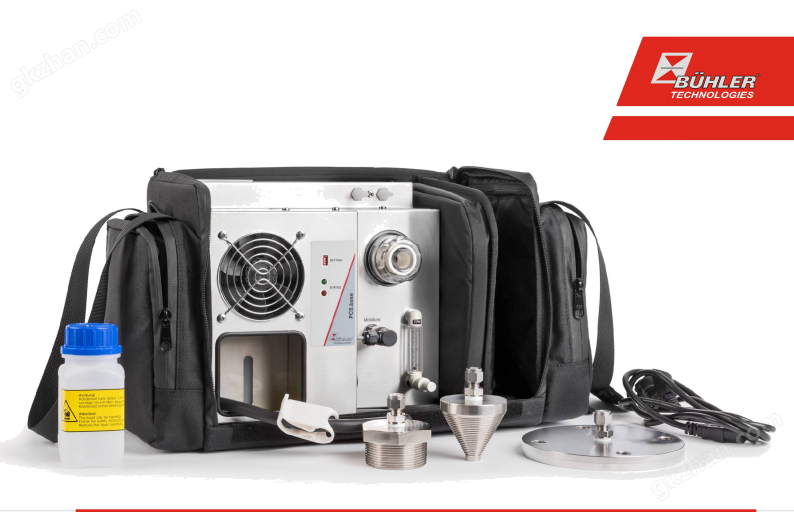

便攜式氣體制備器PCS Base包括一個用于降低露點和冷凝分離的氣體冷卻器、微粒過濾器、冷凝水收集容器和泵。整個裝置被安置在一個緊湊、輕便的便攜包中，這也為電氣引線和簡單的Baseline氣體取樣探頭提供了安放空間。

為可移動氣體分析開發

Baseline型號用的理想采樣探頭

緊湊的尺寸

理想適用于服務，比較和抽樣測量

系統和附件集成于一個超輕型運輸袋中

由帶冷凝容器、過濾器、泵的冷卻器組成

檢濕器，流量計和各種附件可選

通過可選的三角T型控制器實現冷卻性能

可調的出口露點和警報

描述

在不同使用場所進行確切的氣體分析需要緊湊型的氣體預處理系統。為此應用開發了PCS.base。

系統重量低，體積小，是服務工程師等用于采樣或比較測量的理想工具。

手提袋既有效保護產品免受日曬雨淋和機械損傷，又可以讓您方便地運輸該系統。

基本版本的氣體預處理系統由一個帶冷凝物收集容器的氣體冷卻器、一臺氣體泵以及一個過濾器組成。其他配件和選件見數據表中的表格。

不論環境溫度如何，樣氣被冷卻到預設露點（出廠設置為5 °C）。這樣溫度必將低于露點，樣氣中的濕氣作為冷凝水被分離。僅當達到冷卻器的工作點時，安全回路才會啟動氣泵?？蛇x的檢濕器與輸氣泵通信，并在水沖出或氣體冷卻器超載時關閉泵。

有其他選件或變型可供選購。

組成部分：

–  軟管接頭(入口DN6;輸出DN4)

–  帶控制的TC-MINI

–  冷凝容器

–  過濾器

–  泵

–  流量計0-2l/min可選

–  選件 檢濕器

–  運輸袋由防火材料制成，用以運輸采樣探頭基線和各種配件，如安裝法蘭和塞子以及濾芯備件。

–  運輸袋開啟時運行

流程圖

三角T型控制器

PCS.base原則上為其操作者提供兩種使系統的工作方法適應環境條件和測量重點的可能性。在此，在氣體冷卻器中穩定的露點條件與限度地利用冷卻能力時的安全的氣體干燥相對。

1. 可調出口露點

可調節3、5、10或15 °C的出口露點，以達到指定的值。此處須注意，環境溫度必須始終高于設定的出口露點，因為否則可能導致冷卻器后方的管道中冷凝。因此，環境溫度范圍是受限的。

2. 三角T型控制器

在此，電子設置調節出口露點到一個低于環境溫度約15 °C或30 °C數值，但至少低于1）下設置的露點。以此，可將可能的制冷功率延伸到換熱器的界限。須注意，出口露點隨環境溫度變化，不可將一個穩定的露點作為測量的前提。

電氣特征

電源連接

尺寸

尺寸：480 x 270 x 260 mm (寬 x 高 x 厚)

訂購提示

商品貨號將設備配置編號。為此，請使用以下型號代碼：

PCS:

數據表464001列出了有關采樣探頭和配套附件的其它信息。
