• 多孔材料通孔孔徑測定儀能精確測量出多孔性 材料重要的微孔特性，如通孔中路徑之狹窄的 孔徑、的孔徑、孔徑分布、氣體滲透率… 等等。

• 具有優點:如可在室溫和低壓條件下工作，測試 時間非常短，只需要極少的操作人員，對環境 無害。

• 采大型樣品槽設計，具多中樣品型態可使用，容易置放測試。

★采用毛細流動法:ASTM F316-03, F778, D6767-02、BS 3321-1986, 6410★

  測試步驟：

• 將樣品用液體將孔道潤濕填滿, 藉由毛細現象使得孔內形成正壓。

• 將樣品放入槽中密閉,再用氣體壓 力加壓將液體由毛細孔道內擠出。

• 計算在單一孔道中之液體由毛 細孔道內擠出時所施壓力與孔道直徑為相對關系，依照Washburm 計算程序

         P = 4· ?· cos?/D

   （P: 壓力 ?: 液體表面張力 cos ?: 接觸角 D: 孔喉直徑）

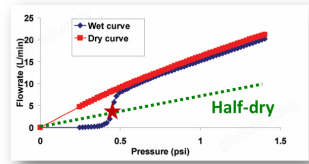

• 經由持續增加壓力時會陸續將液體從不同 孔徑之孔道中擠出,且會偵測氣體穿透流量, 最后依壓力與流量的關系來計算孔徑大小及孔徑分布。

• 型號: iCFP-1500AE

• 測試壓力范圍: 0?500 PSI

• 孔徑測試范圍: 500微米? 0.013微米

• 樣品測試尺寸: 直徑60mm及厚度10mm以內之樣品，小型樣品測試時只需使用輔助夾具 即可測試,無須更換樣品槽。

• 中空纖維及管式樣品:直徑在20mm以內之樣品,具有內壓法及外壓法測試方式可選擇。

• 樣品形狀: 片狀、塊狀、纖維狀、柱狀、管狀…

• 樣品測試種類：薄膜、紙張、過濾芯、無紡布、納米纖維、中空纖維、PTFE膜、陶瓷 管…等等 ? 加壓氣體：干凈、干燥及非腐蝕性氣體(N2、AIR…)。

• 壓力測量及調節控制系統: 具有全自動控制高低壓力系統切換功能

• 壓力傳感器：0?500psi 一組分辨率： 1/60000 ; 精確度：讀值的0.15%

• 壓力調節控制: 0~500psi

        a.泡點偵測階段之壓力控制: 加壓精度達0.001psi

        b.干濕曲線測試階段之壓力控制: 采用兩段式精密電子調控調節器, 可做多變化性方式之微量增壓控制或快速加壓控制，干濕曲線測試階段加壓精度達0.01 psi。

• 流量測量及調節控制系統: 具有全自動控制、高低流量系統全自動切換功能

• 質量流量計：(1) 0?100 cc/min (2) 0?10 L/min (3) 0?200 L/min 各一組

        分辨率：1/60000 of full scale ;

        精確度：± 1% of Full Scale

• 流量調節控制模塊：

         a.型式：全自動控制-高壓型流量控制閥

         b.流量控制：200L/min

         c.自動測試時低流量系統轉換高流量系統時采自動感測自動切換,須能在軟件上設定流量 控制閥件之開啟速率以便能與壓力增加速率之關系搭配,使測試分析能在穩定狀 態。此功能為適用于不同材料及高流量孔徑分布之孔洞結構特性探討。

• 樣品槽: ? 99mm X 60mm，不銹鋼材質，手動樣品槽設計且須固定于機臺上

         a.平板膜:須能直接放置直徑60mm、厚度10mm之不同尺寸 樣品,使用隨機配套的輔助夾 具,無須更換樣品槽即可直接來進行孔徑測試及滲透率測試。

         b.中空纖維:須能直接放置直徑20mm、長度50mm以內之尺寸 樣品, 可用內壓法及外壓法 進行分析測試。
