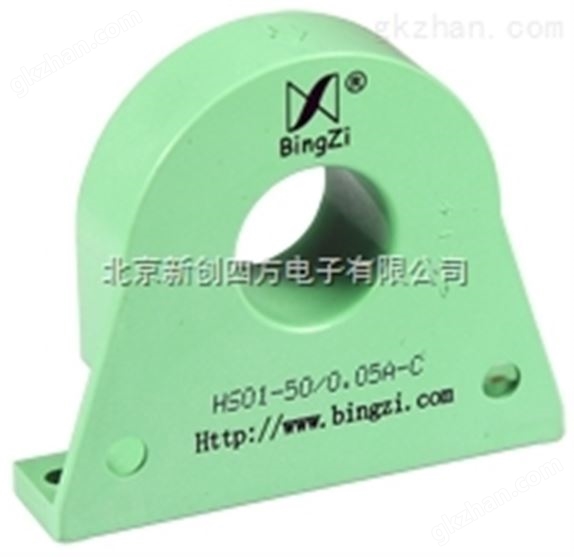

HS01-C系列電流傳感器詳細介紹
一、特點
1、立式臥式兩種穿芯方式，接線端子引出，使用靈活方便，外形美觀；
2、利用霍爾效應及閉環磁補償原理，被測回路與測試回路絕緣度高；
3、用于測量直流、交流、脈動電流；
4、全封閉，機械和耐環境性好，電壓隔離能力強，安全可靠。
二、使用環境條件
1、工作溫度范圍：-25℃～+85℃；
2、存儲溫度范圍：-40℃～+100℃；
3、相對濕度：溫度為40℃時≤90%，無結露；
4、大氣壓力：860~1060mbar（約為650～800mmHg）。
5、工作頻率范圍：0-150kHz。
6、絕緣耐熱等級：B級（130℃）。
三、安全特性：
1、絕緣電阻：常態時大于1000MΩ；
2、抗電強度：可承受工頻6000V/1分鐘；
3、阻燃性：符合UL94-V0級標準。
四、外形圖及安裝尺寸：（單位：mm）
五、性能參數
| 型號 | HS01-50/0.05A-C | HS01-100/0.05A-C | HS01-200/0.1A-C | HS01-300/0.15A-C |
| 額定輸入電流（IPN） | 50A | 100A | 200A | 300A |
| 測量范圍 | 0～70A | 0～150A | 0～300A | 0～500A |
| 額定輸出電流ISN | 50mA | 50mA | 100mA | 150mA |
| 負載電阻 | ≤200Ω | ≤175Ω | ≤73Ω | ≤43Ω |
| 工作電壓 | ±15V DC（±5%） | |||
| 線性度 | ﹤0.5% | |||
| 消耗電流 | 28mA+輸出電流 | |||
| 失調電流 | ﹤±0.2mA（IPN =0） | |||
| 帶寬 | DC～100kHz | |||
| 絕緣耐壓 | 6kV有效值/50Hz/1分鐘 | |||
| 響應時間 | ﹤1µs | |||
| 溫度漂移 | ﹤±0.01%/℃ | |||
六、使用說明和注意事項
1、為了在OUT端獲得正向輸出電流，輸入電流必須按箭頭指示方向流動。
2、使用時先接好負載及接通±15V工作電壓，再接通輸入電流。
3、如果實際應用時的最大輸入電流比所選型號的額定輸入電流小“若干”倍時，則在中心孔穿上“若干”匝作為輸入，這樣更能保證測量精度。
4、傳感器輸出信號類型與輸入信號*。
5、副邊連接：+：+15VDC-：-15VDCM：電流輸出端0：空腳
七、典型應用
1、直流變頻調速，伺服電機牽引
2、直流電機牽引的靜態轉換
3、不間斷電源（UPS）
4、開關電源（SMPS）
5、電焊機電源
