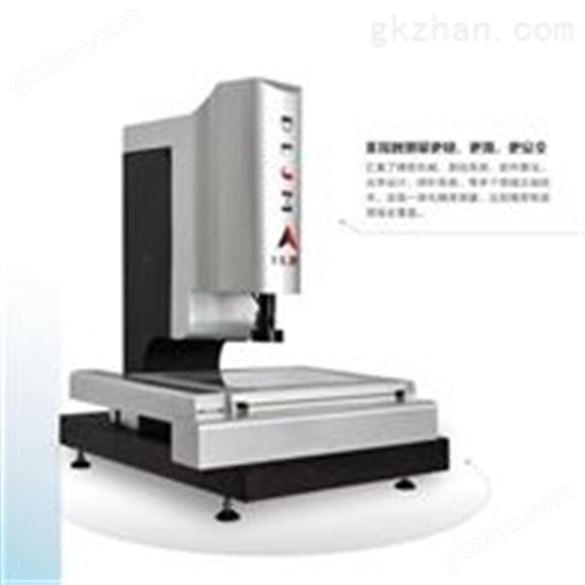

二次元自動測量儀特征：
手動影像儀：就是需要操作人員手工操作來移動平臺，調解測量鏡頭的放大倍率和聚焦程度，它需要
人為參與測量。手動影像測量儀它的結構相對簡單，價格相對較低，精度也高，適合于廣大中小企業。
手動影像儀它也有缺點，就是在批量測量時會造成實測誤差可能達不到3um之內。
全自動影像儀它擁有Z軸半自動，就是比較省事，自己不用去搖Z軸了。
CNC二次元它各方面的性能，確實強。但它的價位也是遠遠高于手動影像儀。
如果產品，需要大批量檢測的話，而且同時精度要求也很高的情況下，可選擇全自動影像儀。
如果是少量的檢測，或者說在大批量檢測的時候?qū)τ诰纫蟛皇呛芨叩那闆r下，可以選擇手動影像儀。
社會的發展以及工藝的進步，以往那種粗獷型、數量型的產品已經逐漸的被社會所淘汰，
轉而追求質量與精度，而精密測量儀器是制造業質量提升的關鍵之一。

測量方法：

對焦階段，在計算機上選定一個測量范圍，它為一個將被測件在工作臺面上的大投影面包含在內的二維平面。計算機先將信號傳送給Z向傳動軸系，啟動Z軸步進電機并帶動固定在Z向滑塊上的燈罩內的攝像鏡頭上下移動以便對焦，同時由傳感結構中的區域傳感器將探得的被測件點的高度反饋給計算機以確定攝像鏡頭與被測件點的距離，該距離也稱為攝像機完成對焦的有效焦距，Z向傳動軸系中的光柵將此時攝像鏡頭位置信號傳送回計算機保存。拍攝階段，由計算機將信號傳送給X、Y向傳動軸系，啟動X、Y軸步進電機并帶動攝像鏡頭在一個水平面上移動到測量范圍的起始位置，此后根據計算機生成的移動路徑，攝像鏡頭在測量范圍內移動到下一位置。每移動一個確定位置，攝像系統都要根據設定的取像數拍攝圖像,攝像系統提取的是在該點64×48mm范圍內的圖像并保存到計算機內。拼接階段，計算機根據每次取像時攝像鏡頭的位置對所有的圖像按照移動路徑進行拼接生成一個封閉的整體圖形。

二次元自動測量儀技術參數:
