LJ20系列旋槳式流速儀
一、LJ20系列旋槳式流速儀主要用途及適用范圍
LJ20系列旋槳式流速儀是一種在水文測驗中進行流速測量的常規通用型儀器，用于江河、湖泊、水庫、水渠等過水斷面中預定測點的時段平均流速的測量，亦可用于壓力管道以及某些科學實驗中進行流速測量。
LJ20系列旋槳式流速儀執行GB/T11826-2002《轉子式流速儀》等相關國家標準。
LJ20系列旋槳式流速儀廣泛適用于水文測驗、水利調查、農田灌溉、徑流實驗等，亦可適用于水電、環保、礦山、交通、地質、科研院所、市政等行業或部門進行相關流速或流量的監測。
二、主要技術性能及參數
1）旋槳回轉直徑：Φ125mm
2）旋槳水力螺距b：200mm（理論值）
3）起轉速度v0： 0.03m/s
4）臨界速度vk： 約0.13m/s
（以實際檢定值為準。據統計分析，vk遠小于上述值。）
5）測速范圍： 0.05m/s～15m/s
6）輸出信號： 磁激式開關接點通斷信號
7）信號數/轉子轉數： 1/20（LJ20A型）（每20轉1個信號）；1/1（LJ20C型）（每1轉1個信號）
8）開關接點容量： DC U≤24V；I≤120mA
9）接點工作次數： 1×107
10）全線相對均方差m：|m|≤1.5% （用于v≥vk時）
11）相對誤差δ： |δ|≤5%（用于v＜vk時）
12）工作水體環境：水溫0℃～＋40℃；水深0.2m～50m；懸移質含沙量≤50kg/m3
13）貯存環境： 溫度－25℃～＋55℃ 濕度≤90%

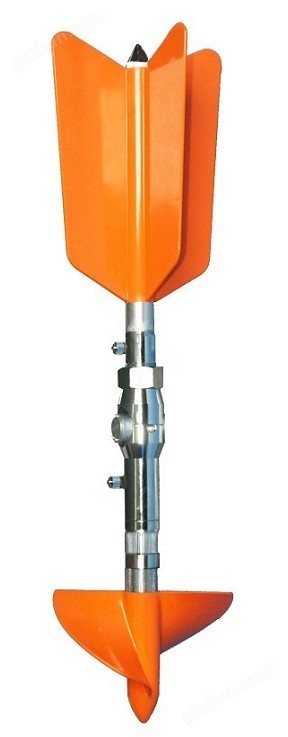

三、旋槳式流速儀結構特征與工作原理LJ20系列旋槳式流速儀由旋槳、旋轉支承部件、身架部件、干簧管部件、尾翼部件等組成（參見圖1）。
旋槳用于被動感受水流，在水流驅動作用力下，繞水平支承軸旋轉。其回轉直徑為Φ125mm，理論水力螺距（機械導程）為200mm。
旋轉支承部件（參見圖2）由軸承座、轉子系統、密封系統（參見圖3）、磁激式信號發生系統等組成。用于在旋槳推動作用力下，產生一定的角速度，并激勵干簧管產生通斷信號。身架部件用于流速儀工作時的安裝和固定，其安裝孔徑為Φ20mm。干簧管部件安裝在身架上，用于接受來自轉子系統的磁激勵，對外提供流速儀信號。尾翼部件用于流速儀工作時的定向和平衡。流速儀工作時，旋槳受水流驅動產生回轉，帶動旋轉支承部件的轉子部分同步旋轉，安裝在轉子上的磁鋼激勵干簧管產生通斷信號。對于LJ20A型，其磁鋼安裝于齒輪部件（參見圖4）內，流速儀轉子部分每旋轉20轉，干簧管通斷1次。
四、流速儀的安裝
（1）測桿安裝
淺水測流時，可選用CG20-1型測桿（產品選配件）安裝。測桿總長3m，每節1m；測桿上每2cm有一道刻線，每10cm有數字標識，作為測深和流速儀安裝位置的標志。測桿上方有指針（方向標）以使流速儀對準流向。流速較高時，應安裝尾翼部件，以確保流速儀準確定向和穩定。
（2）懸桿、懸索安裝
測點相對較深時，一般采用懸吊法測流，流速儀安裝于懸桿、懸索或鉛魚上。這種情況下，可根據實際需要確定是否安裝尾翼部件。
