產品介紹：

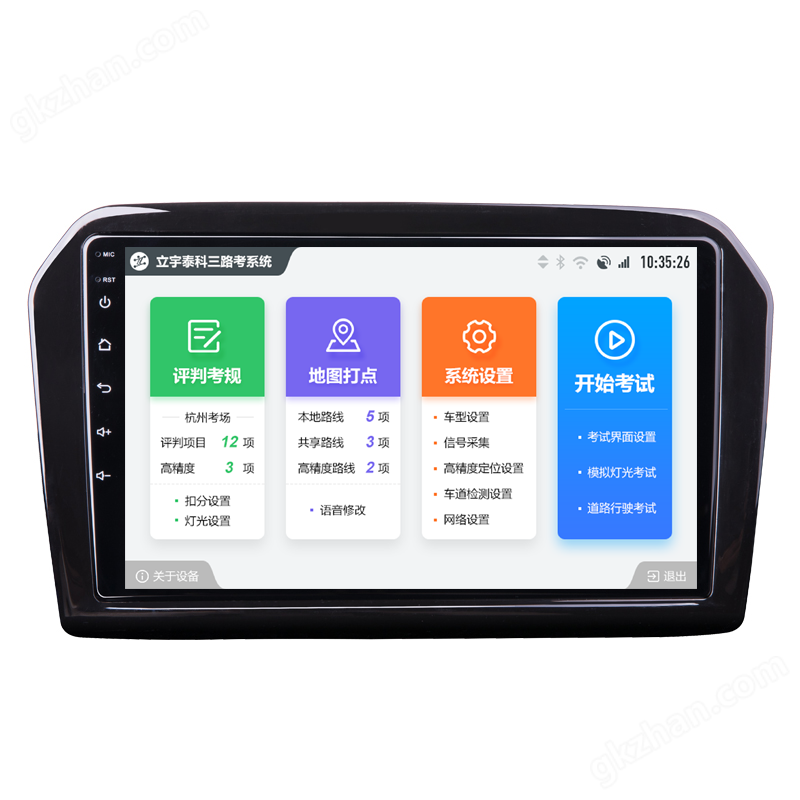

立宇泰/銳嵌高精度科目二、科目三模擬考試車載流動站LACZ-90J1，采用雙錠一體機結構, 9英寸IPS高清高亮度鋼化觸摸屏幕，支持常用教練車型的中控臺無損安裝，根據不同車型，可配置不同的面板，設備和車輛一體化，更加簡潔美觀大方，不影響4S保修。
LACZ-90J1采用Cortex-A7四核車機專用高速處理器，速度更快；采用9英寸IPS高清高亮度鋼化觸摸屏幕；提供2路高清AHD攝像頭（還可擴展4路攝像頭），支持ADAS車道分析和前車距離檢測；帶有收音機功能。不同于其它的中控一體機，LACZ-90J1是真正為模擬考試定制的一款專業設備，它的內部集成了厘米級高精度差分定位定向、視覺分析模塊、車輛信息采集模塊，不需要外接任何采集盒，可支持科目二和科目三所有項目的評判。
LACZ-90J1產品不僅是一臺駕考模擬設備，同時也是一臺計時終端設備。它滿足計時終端技術規范要求，支持外接讀卡器、指紋儀、多路攝像頭，對學員學時進行全面監控管理。
立足于合作，立足于共贏，該產品對合作客戶開放設備硬件SDK接口，為合作伙伴提供技術支持、定制化服務，共同進行更多業務的二次開發，幫助客戶實現地區、駕校的運營和推廣。
產品特色：
● 全新車規處理器平臺升級，速度更快；
● 無損安裝，原車接口，不影響4S保修；
● 9英寸高亮鋼化IPS液晶屏觸摸屏幕；
● 高精度定位、電臺接收及車輛數據采集高度集成，緊湊一體化結構；
● 2路高清AHD攝像頭，內置視覺分析模塊；
● 科二、科三高精度駕考模擬、計時終端功能一體化；
● 支持2017駕考新規，多種考試系統界面；
● 同時具備OBD免接方式/IO信號采集，新老教練車都能采用；
● 云平臺支持，包括遠程升級、遠程維護、培訓數據云存儲，無憂使用體驗。
高精度科目三功能介紹：
立考通全面支持一般路考儀不具備的科目三考試評判功能，包含靠邊停車、壓實線/壓虛線在內的18個項目，高達160多種考規評判，99%媲美考試車。
高精度科三與一般路考儀優勢表：
產品組成：
完整的模擬駕考系統，包括車載流動站和基準站兩個部分。
LACZ-90J1內嵌于車輛中控臺， 從內部引線至車輛保險盒取電；與車輛的OBD接口及各信號連接；引出2路高精度天線至車頂獲取衛星信號；引出電臺接收天線或4G天線獲取差分信號數據，從而與立宇泰基準站協同實現高精度定位功能。
車載流動站說明：
LACZ-90J1將終端主機與9英寸顯示屏集成一體，內部高度集成，將專業車載電源、專業高精度定位定向功能模塊、車輛信號采集模塊、電臺模塊、無線網絡模塊、音視頻解碼等部件全部集成在一體機中，并恰好放入車輛中控位置。根據不同車型，可配套不同的面板，安裝效果美觀且不遮擋視線。
主機內部高度集成，設備采用專業車機處理器，而非工控機處理器，低功耗運行，發熱量?。黄渌δ苣K也采用優秀品質物料，成熟可靠的電氣設計，經過嚴謹?shù)目季亢椭笜?biāo)測量。
主機的出廠，需要多道工序的嚴格電氣性能測試、接口功能測試、射頻能力測試、高低溫測試、高負載程序下的老化測試、開關機測試、模擬車輛振動測試等一系列嚴酷考驗，確保設備在現場可以持續運行多年，用戶沒有后顧之憂。
接口說明：
正面接口圖
背面接口圖
科目二科目三自動評判軟件：
隨機自帶的科目二和科目三自動評判軟件，提供以下特性：
● 與當?shù)乜紙隹荚囓嚨恼Z音播報一致、評判考規一致、評判界面一致；可以按照客戶需要進行調整；
● 提供當?shù)乜颇慷?、科目三的共享地圖、共享配置、共享基站等資源；
● 支持快速響應技術支持，遠程升級、遠程維護、部考規免費升級，用戶無后顧之憂。
關鍵詞：高精度科目二駕考設備，科目三路考儀，電子路考儀，模擬駕考系統，科目二科目三模擬考試設備
| 高精度指標 | |||
| 頻點 | 三星五頻以上、BDSB1/B2、 GPSL1/L2、GLONASSL1/L2 | ||
| 通道 | 128 | ||
| 單點定位 | 1.5m RMS | ||
| 冷啟動 | <40秒 | ||
| 差分定位 | 平面: 1cm+1ppm RMS ;高程: 1.5cm+1ppm RMS。 | ||
| 授時精度 | 20ns RMS | ||
| 定向精度 | 0.20°/m RMS | ||
| 差分?jǐn)?shù)據格式 | RTCM2.X/3.X | ||
| 數據解算頻率 | 20Hz，默認5Hz | ||
| 車輛信號 | |||
| 科目二信號采集 | 安全帶，發動機轉速，檔位信號，車身傾角，駐車制動，轉向燈。 | ||
| 科目三信號采集 | 遠光，近光，示寬燈，霧燈，左轉，右轉，離合，腳剎，駐車制動，喇叭，車門，安全帶，點火，檔位信號，繞車一周，靠邊測距。 | ||
| OBD信號采集 | 支持新捷達，新桑塔納，愛麗舍等主流教練車型的免接線方式。 | ||
| 其他車型 | 支持8路IO輸入，16路ADC輸入，2路PWM輸入，2路超聲波測距。 | ||
| 車身方向姿態 | 陀螺儀傳感器、加速度傳感器（內置、外置），電子羅盤。 | ||
| 車輛纜線接口 | 支持新捷達，新桑塔納，愛麗舍等主流教練車型的電源轉接線（含喇叭線）。 | ||
| 主機特性 | |||
| 處理器 | Cortex-A7四核車機專用處理器。 | ||
| 存儲 | 內存1GB，閃存8GB，外部擴展microSD128GB。 | ||
| 顯示屏 | 9英寸高亮鋼化IPS液晶屏，1024x600分辨率，400cd/m2高亮度。 | ||
| 觸摸屏 | 電容式多點觸摸屏，帶5個觸摸按鈕（關機、HOME、回退鍵、音量加、音量減）。 | ||
| 音頻輸入 | 內置MIC輸入，AUX輸入，F(xiàn)M輸入。 | ||
| 音頻輸出 | 原車?yán)闰?qū)動（支持10W喇叭驅動能力）。 | ||
| 視頻輸入 | 2路AHD攝像頭（1080p），4路600線CVBS視頻攝像頭輸入。 | ||
| 4G網絡 | 4G全網通，支持移動、聯通、電信SIM卡（大卡），外置車載天線。 | ||
| Wifi網絡 | 2.4G的wifi網絡，IEE802.11b/g/n標準；采用外置天線。 | ||
| 藍牙通訊 | 支持藍牙2.1協議，數據和音頻傳輸、OBDII接口數據的讀取。 | ||
| 串行口 | 多達4路的RS232串行口。 | ||
| USB口 | 1路從USB口（2個外支接口），1路主USB（USB host）。 | ||
| 收音機 | 內置收音機模塊，提供汽車收音機天線匹配接口。 | ||
| 接收電臺特性 | |||
| 工作頻率 | 430-460MHz | ||
| 調制方式 | GFSK | ||
| 接收靈敏度 | -123dBm | ||
| 信道 | 16個 | ||
| 傳輸速率 | 9600/19200/38400bps | ||
| 傳輸方式 | 透明傳輸 | ||
| 電源和工作環境 | |||
| 供電電壓 | 寬電壓DC 9V～36V | ||
| 供電電流 | 額定功耗25W | ||
| 工作溫度 | -20℃ ~＋70℃ | ||
產品清單：
| 分類 | 配件名稱 | 配件個數 | 備注 | |
| 主機 | LACZ-90J1智能駕考主控機 | 1臺 | ||
| 配件 | 檔位傳感器 | 1個 | ||
AHD高清攝像頭（模擬考試專用） CVBS攝像頭（計時終端選配） | 2個 | 根據客戶需求選配 | ||
| 電纜線 | 40pin采集盒連接線 | 1根 | 車身信號采集IO線束，含OBD頭和陀螺儀頭 | |
| 20pin電源線 | 1根 | 含電源正負和ACC，原車?yán)?路，電源輸出，擴展串口 | ||
| 電臺天線 | 電臺天線 | 1根 | 小吸盤433M | |
| 高精度GPS天線 | ２個 | 含2個高精度天線、10米射頻線、底座和支柱 | ||
| 普通GPS天線 | 1根 | |||
| 4G天線 | 1根 | |||
| wifi天線 | 1根 | |||
| 收音機天線 | 1根 | 根據客戶需求選配 | ||
| 基準站配置清單 | ||||
| 分類 | 配件名稱 | 配件個數 | 備注 | |
| 差分基站 | LYT-GJJZ01高精基準站主機 | 1臺 | ||
| 發射電臺（選配） | LYT-FSDT01發射電臺 | 1臺 | 10W/433MHz | |
| 路由器 | 路由器 | 1臺 | ||
| 線 | 1根 | |||
| SIM卡（運營商可選），2G流量 | 1張 | |||
| 空氣開關 | 2P空氣開關 | 1個 | ||
| 電源 | MW12V/10A開關電源 | 1臺 | ||
| 天線 | GNSS天線三星七頻 | 1個 | 含底座，根據需要配備支架，含射頻線 | |
| 底座，天線吸盤帶連接桿，固定底座 | 1個 | |||
| 玻璃鋼天臺天線（選配）） | 1套 | 含底座，根據需要配備支架，含射頻線 | ||
| 電纜線 | 串口對接線 | 1根 | ||
| 電源連接線 | 1根 | |||
