手動設定光纖傳感器 FX-311放大器 FX-311/FX-311B/FX-311G

參考價	面議

參考價

面議

具體成交價以合同協議為準

公司名稱北京科恩眾和工業控制技術有限公司
品牌
型號FX-311/FX-
所在地北京市
廠商性質代理商
更新時間2024/12/16 7:54:33
訪問次數64

產品標簽:

在線詢價收藏產品點擊查看電話

聯系我們時請說明是智能制造網 上看到的信息，謝謝!

索取相關資料

公司介紹主營產品

北京科恩眾和工業控制技術有限公司成立于1999年9月，是一家集工業自動化控制產品銷售、系統集成、產品開發、工程項目、技術咨詢、產品維修等業務于一體，為廣大用戶提供*技術支持和服務的專業公司。

在過去的幾年里，北京科恩眾和工業控制技術有限公司與多家**公司合作，向廣大中國用戶提供當今世界*的工業自動化控制產品和技術。公司代理、銷售的產品已廣泛應用于印刷、包裝、玻璃、紡織、機床、橡塑、煙草、冶金、石化等產業機械以及航空航天、*空調、節能改造等領域。公司承攬了很多的工程項目、產品開發等工作，同時也得到了廣大用戶的信任和支持，使得公司在廣泛的合作中保持良性發展。

公司擁有一批專業技術人員，具有完善的系統集成、產品開發、工程項目實施等技術能力?？筛鶕?jù)用戶的要求為用戶提供良好的系統集成方案、承接新產品開發以及運動控制系統、機器視覺系統、工業現場總線、網絡通訊等自動化系統工程項目?，F(xiàn)如今，公司正逐步向一個實力強大的高科技系統工程公司邁進。

公司倡導每一位員工遵循“送人玫瑰，手留余香”的人生理念，尊重每一個合作方的意愿，在雙方或多方合作中努力實現“公贏”、“共發展”。

公司愿與廣大用戶真誠合作，同步提升，共創美好未來！

展開顯示更多內容

PLC;觸摸屏;變頻器;減速機;傳感器;編碼器;松下;三菱;圖像檢測;施耐德;威綸;貝加萊;新寶

產品簡介在線詢價

為習慣操作調節器的作業人員帶來福音

手動設定光纖傳感器 FX-311放大器 FX-311/FX-311B/FX-311G 產品信息

為習慣操作調節器的作業人員帶來福音

※1

※2

※1	EMC指令
※2	Recognition認證

特點

內置光學透鏡，實現長距離檢測

同行業中在光纖傳感器中直接內置光學“雙耦合透鏡”。此透鏡限度的提高了投光效率，大幅增加了檢測距離。近年來，由于集成電路塊的小型化，小直徑，極小直徑光纖頗受歡迎，其檢測距離也比以前使用其他放大器時的值增加了50%。

備有三種光源以擴大用途

除紅色LED(4元素投光二極體)型以外，還備有藍色LED和綠色LED型，以配合更大的用途范圍。

使用壽命長，有效減少了維護工時

以往光纖傳感器使用的投光元件會因溫度影響及長期使用引起發光量隨時間而變化，因而需要重新調整靈敏度。FX-311(紅色LED型)采用了數字光纖傳感器FX-301(紅色LED型)使用的“4元素發光二極體”?？梢种仆豆庠睦匣?，確保長期的穩定檢測。

帶可視指示器的12圈調節器

配備12圈調節器用于微調。它能檢測極細微差別。此外，由于指示器的指針有紅色背景光，在黑暗區域也可一眼確認其位置。

按照用途可分三步選擇模式

模式轉換開關可按照檢測用途任意改變?yōu)橐韵氯N模式的一種。

帶單觸電纜，易于維護

主單元和子單元使用同一放大器主體。因?yàn)橹挥性谥鲉卧险_使用3芯母電纜，在每個子單元上正確使用單芯子電纜才能分辨出主、子單元功能，因此可在橫向連接構造中簡單安裝。另外，由于主單元、子單元使用同一主體，可簡化庫存管理和維護。

“幫助功能”簡化了靈敏度調節

配備便捷的“幫助功能”，可在進行靈敏度調節時，通過旋鈕指示器指針部的閃爍顯示靈敏度位置，從而確保了簡單可靠的靈敏度調節。在需要微調節的較窄檢測距離內使用很方便。

可貼近安裝4個光纖頭

如果放大器貼近連接在一起，打開電源后光通信功能就自動為放大器設定不同的投光計時。多達4個光纖頭可貼近安裝在一起，而不產生相互干擾。

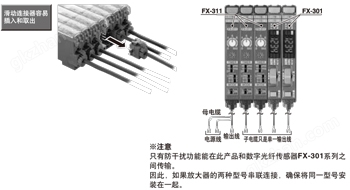

可與FX-301系列貼近連接，從而實現省配線及快速安裝

每根子電纜都是一個獨立的輸出線，從而減少了接線，并簡化了安裝。使用與FX-301系列相同的單觸電纜，使貼近連接變得容易。而且，連接器是滑動型的，無需改變放大器的位置就能取出，這樣就無需在放大器周?chē)Ａ纛~外維護空間。

種類

放大器

放大器本體不附帶單觸式電纜。請務必另行購買單觸式電纜。

種類		型號	投光二極體	輸出
手動 設定型	NPN輸出型	FX-311	紅色LED	NPN開路集電極晶體管
		FX-311B	藍色LED
		FX-311G	綠色LED
	PNP輸出型	FX-311P	紅色LED	PNP開路集電極晶體管
		FX-311BP	藍色LED
		FX-311GP	綠色LED

單觸式電纜

放大器本體不附帶單觸式電纜。請務必另行購買單觸式電纜。

種類	型號	說明
母電纜 (3芯)	CN-73-C1	長度1m	0.2mm² 3芯片橡皮電纜，一端帶連接器電纜外徑：?3.3mm
	CN-73-C2	長度2m
	CN-73-C5	長度5m
子電纜 (1芯)	CN-71-C1	長度1m	0.2mm² 單芯片橡皮電纜，一端帶連接器電纜外徑：?3.3mm
	CN-71-C2	長度2m
	CN-71-C5	長度5m

(注):	從2013年3月開始生產的產品，單觸式電纜的材質將更改為適應UL認證的材質(難燃性VW-1)。 ?導體公稱截面積：0.15mm²→0.2mm² ?鎧裝外徑：?3.0mm→?3.3mm

母電纜

CN-73-C□

子電纜

CN-71-C□

尾盤

尾盤放大器本體不附帶尾盤。連接時請務必另行購買尾盤。

形狀	型號	內容
	MS-DIN-E	連接放大器或在DIN導軌上移動放大器時，請從兩端夾緊放大器，并將其固定。連接時請務必使用。

規格

放大器 [NPN型]

種類		NPN輸出
		紅色LED	藍色LED	綠色LED
型號		FX-311	FX-311B	FX-311G
電源電壓		12?24V DC±10%　脈動P-P10%以下
消耗功率		840mW以下(電源電壓24V時，消耗電流35mA以下)
輸出		NPN開路集電極晶體管 ?流入電流：100mA(連接5臺以上時為50mA) ?外加電壓：30V DC以下(輸出和0V之間) ?剩余電壓：1.5V以下 (流入電流為100mA時，連接5臺以上時為50mA)
	輸出動作	可用切換開關選擇入光時ON/非入光時ON
	短路保護	配備
反應時間		<紅色LED型> 250μs以下(S-D/STD)、2ms以下(LONG) 通過切換開關選擇 <藍色LED／綠色LED型> 150μs以下(FAST)、250μs以下(STD)、2ms以下(LONG) 通過切換開關選擇
工作狀態指示燈		橙色LED(輸出ON時亮起)
安定指示燈		綠色LED(穩定入光時、穩定非入光時亮起)
靈敏度調節器		帶指示器(指針部分：紅色背景光)的12回轉調節器(注2)
定時器功能		配備斷開延遲定時器，可選擇有效(約10ms或40ms)/或無效
自動防干擾功能		配備(最多可緊貼安裝4個光纖頭)(注3)
環 境性能	使用環境溫度	-10?+55℃(4?7臺連接時：-10?+50℃、連接8?16臺時：-10?+45℃) (注意不可結露、結冰)、存儲時：-20?+70℃
	使用環境濕度	35?85%RH、存儲時：35?85%RH
	使用環境照度	白熾燈：受光面照度3,000lx以下
	耐電壓	AC1,000V 1分鐘　所有電源連接端子與外殼之間(注4)
	絕緣電阻	所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表(注4)
	耐振動	頻率10～150Hz　雙振幅0.75mm　X,Y和Z方向各2小時
	耐沖擊	加速度98m/s²(約10G)　XYZ方向各5次
投光元件		紅色LED (調制式)	藍色LED (調制式)	綠色LED (調制式)
	投光波峰波長	650nm	470nm	525nm
材質		外殼：耐熱ABS、外罩：聚碳酸酯
連接方式		連接器連接式(注5)
配線長度		0.3mm²以上的電纜全長可延長至100m
重量		本體重量：約15g、包裝重量：約20g

(注1)：無時的測量條件為使用環境溫度＝+23℃。
(注2)：指針部的紅色背景光在接通電源和調整靈敏度時會比通常亮度更高。
(注3)：電源接通時，防干擾設定將自動設定投光定時。
(注4)：耐電壓和絕緣電阻值僅適用于放大器單件。
(注5)：不附帶單觸式電纜。請務必使用另售的單觸式電纜。
母電纜(3芯)：CN-73-C1(電纜長1m)、CN-73-C2(電纜長2m)、CN-73-C5(電纜長5m)
子電纜(1芯)：CN-71-C1(電纜長1m)、CN-71-C2(電纜長2m)、CN-71-C5(電纜長5m)

放大器 [PNP型]

種類		PNP輸出
		紅色LED	藍色LED	綠色LED
型號		FX-311P	FX-311BP	FX-311GP
電源電壓		12?24V DC±10%　脈動P-P10%以下
消耗功率		840mW以下(電源電壓24V時，消耗電流35mA以下)
輸出		PNP開路集電極晶體管 ?源電流：100mA(連接5臺以上時為50mA) ?外加電壓：30V DC以下(輸出和+V之間) ?剩余電壓：1.5V以下 (源電流為100mA時，連接5臺以上時為50mA)
	輸出動作	可用切換開關選擇入光時ON/非入光時ON
	短路保護	配備
反應時間		<紅色LED型> 250μs以下(S-D/STD)、2ms以下(LONG) 通過切換開關選擇 <藍色LED/綠色LED型> 150μs以下(FAST)、250μs以下(STD)、2ms以下(LONG) 通過切換開關選擇
工作狀態指示燈		橙色LED(輸出ON時亮起)
安定指示燈		綠色LED(穩定入光時、穩定非入光時亮起)
靈敏度調節器		帶指示器(指針部分：紅色背景光)的12回轉調節器(注2)
定時器功能		配備斷開延遲定時器，可選擇有效(約10ms或40ms)/或無效
自動防干擾功能		配備(最多可緊貼安裝4個光纖頭)(注3)
環 境性能	使用環境溫度	-10?+55℃(4?7臺連接時：-10?+50℃、連接8?16臺時：-10?+45℃) (注意不可結露、結冰)、存儲時：-20?+70℃
	使用環境濕度	35?85%RH、存儲時： 35?85%RH
	使用環境照度	白熾燈：受光面照度3,000lx以下
	耐電壓	AC1,000V 1分鐘　所有電源連接端子與外殼之間(注4)
	絕緣電阻	所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表(注4)
	耐振動	頻率10～150Hz　雙振幅0.75mm　X,Y和Z方向各2小時
	耐沖擊	加速度98m/s²(約10G)　XYZ方向各5次
投光元件		紅色LED (調制式)	藍色LED (調制式)	綠色LED (調制式)
	投光波峰波長	650nm	470nm	525nm
材質		外殼：耐熱ABS、外罩：聚碳酸酯
連接方式		連接器連接式(注5)
配線長度		0.3mm²以上的電纜全長可延長至100m
重量		本體重量：約15g、包裝重量：約20g

尺寸圖

單位mm

FX-311□
FX-311□P

放大器
附帶外罩的手動旋鈕安裝圖FX-AJ1(配件)安裝圖

CN-73-C1　CN-73-C2
CN-73-C5

母電纜(另售)

CN-71-C1
CN-71-C2
CN-71-C5

子電纜(另售)

MS-DIN-2

放大器安裝支架(另售)

材質： SPCC(光澤鍍鋅)

MS-DIN-E

尾盤(另售)

材質：聚碳酸酯

用途

檢測對準標記

檢測透明容器

檢測有無半透明薄板

可選件

品名	型號	內容
放大器安裝支架	MS-DIN-2	放大器專用的安裝支架。
附帶外罩的手動 旋鈕	FX-AJ1	可通過旋鈕輕松調整靈敏度。
光纖傳感器放大器保護封條	FX-MB1	2個交流窗用密封墊和1個連接器用封條：10套 [交流窗用密封墊] 防止從一個放大器上傳輸信號造成的動作異常及對另一個放大器的影響。 [連接器用封條] 帶有單觸式電纜針，防止任何金屬等的接觸。
