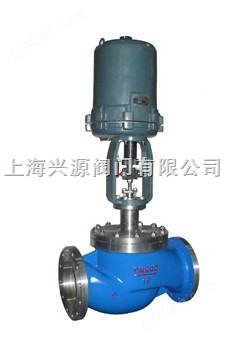

防爆電動套筒調節閥

參考價	面議

參考價

面議

具體成交價以合同協議為準

公司名稱上海興源閥門有限公司
品牌
型號ZDLM
所在地上海市
廠商性質生產廠家
更新時間2022/8/31 10:07:08
訪問次數141

產品標簽:

ZDLM、防爆、電動套筒、調節閥

在線詢價收藏產品點擊查看電話

聯系我們時請說明是智能制造網 上看到的信息，謝謝!

索取相關資料

公司介紹主營產品

上海興源閥門有限公司，總部位于上海，及閥門的研發生產、銷售及技術服務于一體的流體控制企業，其產品和服務在化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水等領域市場處于*地位。上海興源閥門有限公司主要產品有：油田閥門、球閥、針型閥、截止閥、閘閥、止回閥、蝶閥、阻火器、排氣閥、排泥閥、過濾器、放料閥、隔膜閥、安全閥、旋塞閥、柱塞閥、平衡閥、調節閥、疏水閥、電磁閥、呼吸閥、管夾閥、排污閥、氣動閥門、電動閥門、高壓閥門、中壓閥門、低壓閥門、高溫閥門、高溫高壓閥門、保溫閥門、、真空閥門、不銹鋼閥門、襯膠閥門、襯氟閥門、塑料閥門、波紋管閥門、蒸汽閥門、氣體閥門、燃?xì)忾y門、氨用閥門、美標閥門、日標閥門、德標閥門、進口閥門等。公司積極開展對外合作與交流，多年來代理多個來自德國、日本、美國及英國進口品牌閥門，有多種代理商的優勢。進口閥門品牌：英國spiraxsarco斯派莎克、日本KITZ(北澤)閥門、日本VENN(閥天)閥門、日本HITACHI(日立)閥門、日本TLV閥門、日本yoshitake耀希達凱等。公司始終堅持“重質量，講信譽”為宗旨。產品現全國各地，并已逐步開發海外市場。公司多次被評為“重合同講信用”企業，深得用戶的信賴和廣泛的贊譽。興源閥門正成為流體控制“*的一部分”！

展開顯示更多內容

球閥、蝶閥、閘閥、截止閥、過濾器、疏水閥、調節閥、止回閥、電磁閥、針型閥等各種國產閥門,進口閥門

產品簡介在線詢價

上海興源閥門有限公司
：　　
：http://www.shxyvalve.com

防爆電動套筒調節閥產品信息

結構特點和應用范圍

ZDLM 型電子式電動套筒調節閥是由3610L型電子式電動執行機構和套筒調節機構組成。電動執行機構內有伺服系統，無須另配伺服放大器，有電源及輸入信號即可控制運轉。調節機構采用平衡式閥塞結構，具有閥塞穩定性好，不易產生震動，噪音低，對溫度敏感性小，允許使用壓差較大等特點，適用于流量大、泄漏量要求不嚴 格的場合。套筒調節切斷閥采用了軟密封或硬密封結構，特別適用于既要求調節又要求切斷的場合。

主要技術參數

公稱通徑mm			25	40	50	65	80	100	150	200	250	300
額定流量系數Kv			2、3.2、 5、8、10	16 25	25 40	40 63	63 100	100 155	250 370	400 580	630 900	1000 1300
公稱壓力MPa			1.6 、 6.4
行程mm			16	25		40			60		100
流量特性			直線、等百分比
介質溫度oC			-20～200（常溫）；-40～450（中溫）；-250～-60（低溫）
法蘭尺寸、型式			PN16：按JB78-59光滑式 PN64：按JB/T79.2-94凹式（常、中溫）按JB/T79.3-94榫槽式（低溫）
閥體材質	公稱壓力 MPa	1.6	常溫: HT200 ZG230-450 ZG1Cr18Ni9Ti
		6.4	常溫: ZG230-450 ZG1Cr18Ni9Ti
			中溫: ZG230-450 ZG1Cr18Ni9Ti
			低溫: ZG1Cr18Ni9Ti

注：可為用戶提供GB、ANSI、JPI、JIS、DIN等法蘭結構型式，法蘭距按用戶需要確定。

電動執行機構與閥配組

公稱通徑 mm		25	40	50	65	80	100	150	200	250	300
配電動 執行機 構型號	ZDLM	361LSA-20 361LXA-20	361LSB-30 361LXB-30		361LSB-50 361LXB-50			361LSC-65		361LSC-99
	ZDLM2 ZDLM3	361LSB-30 361LXB-30	361LSB-50 361LXB-50		361LSC-65			361LSC-99		361LSC-160
動作速度mm/s	ZDLM	2.1	3.5		1.7			3.4		2.0
	ZDLM2 ZDLM3	3.5	1.7		3.4			2.0		1.0

主要技術參數

型號	額定輸出力N	速度mm/s	技術參數
361LSA-20 361LXA-20	2000	2.1	電源：220V±10%V a.c. 50Hz 輸入信號：4-20mA d.c. 1-5V d.c. （信號線用屏蔽線）開度信號：4-20mA d.c. 保護等級：相當IP55 防爆標志：ExdⅡBT4
361LSB-30 361LXB-30	3000	3.5
361LSB-50 361LXB-50	5000	1.7
361LSC-65	6500	3.4
361LSC-99	10000	2.0
361LSC-160	16000	1.0

性能指標

項 目		指標 值
基本誤差 %		±2.5
回差 %		2.0
死區 %		3.0
始終點偏差 %		±2.5
額定行程偏差%		+2.5
允許泄漏量1/h	ZDLM型	1×10-3×閥額定容量
	ZDLM2型	1×10-5×閥額定容量
	ZDLM3型	1×10-4×閥額定容量

允許壓差

公稱通徑 mm		25	40	50	65	80	100	150	200	250	300
允許壓差 MPa	ZDLM	6.4						3.6	2.7	2.6	2.1
允許壓差 MPa	ZDLM2（M3）	6.4						5.5	4.1	3.2	2.4

訂貨須知

訂貨時應詳細說明以下條件：
產品型號；
閥前后壓力；
公稱通徑及額定流量系數Kv;
介質種類和溫度范圍；
流量特性；
電動執行器內是否帶空間加熱器；
閥體材質；
電動執行器是否帶過載保護裝置；
低溫閥需注明使用溫度或接管長度；
是否有其它特殊要求。
注：3610L系列電子式電動執行器和套筒調節閥分別接受單機訂貨。
